伸縮蝶閥的結構主要有閥體、閥板和閥桿、伸縮管等組成，伸縮式蝶閥由于重量輕，成本低，在管路設計中越來越多代替原有蝶閥加伸縮節的結構，可廣泛應用于電站、水廠、市政工程及工業給排水等系統中。但是軟密封蝶閥加裝伸縮管密封困難，且常用伸縮蝶閥鑄造一體式，結構長度單一，當原有管道更換閘閥、球閥或截止閥等時，由于各種閥結構長度相差較大，需要鑄造加工不同長度規格的伸縮蝶閥，占用大量庫存，且安裝困難。

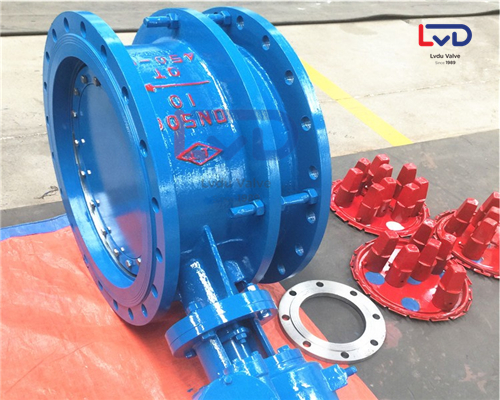

   軟密封伸縮法蘭蝶閥包括閥體，閥體中安裝有閥桿，閥桿與閥體之間有調料壓蓋，閥桿連接有閥板，閥板與閥體之間有軟密封墊，軟密封墊固定在閥體內部，閥體兩側均設有閥體法蘭盤，閥體的一側內腔中活動連接軸向可移動的伸縮管，伸縮管遠離閥體的一端外側沿圓周方向設有伸縮管法蘭盤，伸縮管外側與閥體接觸設有壓環和橡膠圈，壓環通過固定螺釘將橡膠圈固定在伸縮管和閥體之間，伸縮管法蘭盤和閥體法蘭盤之間通過螺栓固定，伸縮管位于閥體內部的一端內壁為斜面。

   軟密封伸縮法蘭蝶閥可根據需要調整蝶閥整體的長度，伸縮管與閥體之間通過法蘭盤連接，可根據不同情況將伸縮管進行裝卸和調整，裝卸和維修方便，與普通蝶閥互換性高，有效解決了占用庫存的問題，且伸縮管一端內壁車有斜面，可有效防止閥板與伸縮管之間的碰撞，設計合理，經濟實用。
