今天為大家?guī)硭刂崎y不同種類產品的工作原理圖：

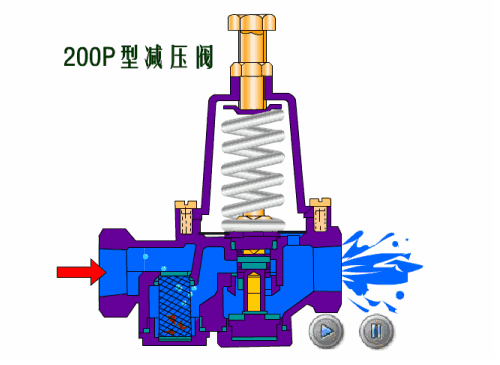

1、200P型減壓閥

該閥安裝于管路中，主要穩定出口壓在設定的范圍，保證出口的壓力不因進口壓力的變化而變化，當出口壓力低于設定值時，閥瓣在彈簧力的作用下打開，水流通過，當出口壓達到設定值時，出口壓直接傳遞與膜片下方，與彈簧形成對抗，使閥瓣關閉切斷通水。

2、DHH44X微阻緩閉消聲止回閥

在閥門用于止排水管道，安裝在水泵出口處，用來防止介質倒流或消除破壞性水錘，當水泵開始工作或防止壓力開始升高時。閥瓣在進口壓力作用下打開，介質大量通過，同時介質進入管壁氣缸內，使活塞運動到工作位置，當水泵停止或進口壓力下降時，閥瓣在回水壓力作用下在先快速關閉百分之九十，由于活塞處于工作位置，剩百分之十左右的關閉形成，由活塞組織緩慢關閉，從而消除了快速關閉所形成的水錘。

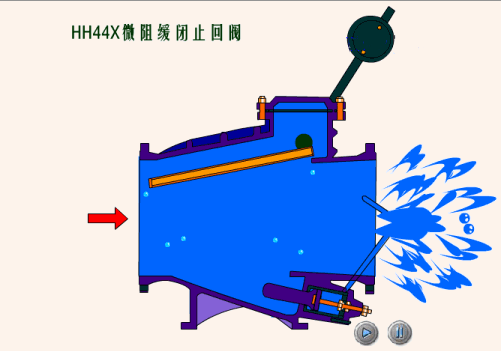

3、HH44X微阻緩閉止回閥

在閥門用于止排水管道，安裝在水泵出口處，用來防止介質倒流或消除破壞性水錘，當水泵開始工作或防止壓力開始升高時。閥瓣在進口壓力作用下打開，介質大量通過，同時介質進入管壁氣缸內，使活塞運動到工作位置，當水泵停止或進口壓力下降時，閥瓣在回水壓力作用下在先快速關閉百分之九十，由于活塞處于工作位置，剩百分之十左右的關閉形成，由活塞組織緩慢關閉，從而消除了快速關閉所形成的水錘。

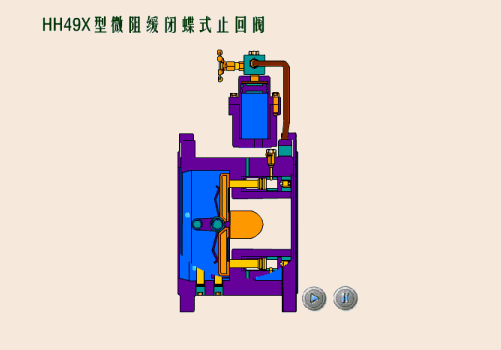

4、HH46X、HH48X、HH49X 型微阻緩閉蝶式止回閥

該系列閥門主要應用于污水、清水、海水等介質的排水管道上，既能防止介質的倒流，又能有效限制破壞性水錘，保證管型性的安全，當介質壓力進入閥門時，消閥瓣在介質作用下打開，大量的介質通過，同時介質進入大油缸內，使小活塞處于工作位置，當閥門進口介質壓力下降，系統壓力介質回流時，小閥瓣回流介質的作用下先快速關閉百分之八十五，剩余百分之十五左右的關閉形成由小閥瓣組織緩慢關閉，從而消除了快速關閉所形成的破壞性水錘。

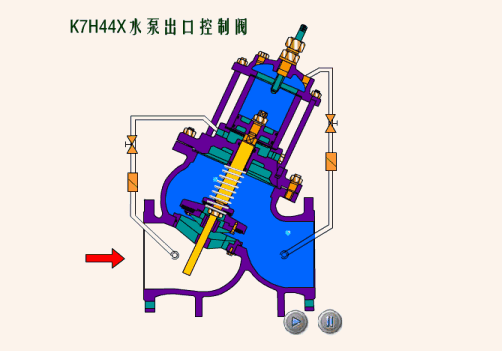

5、K7H44X水泵出口控制閥

該閥安裝在管路中，主要控制介質逆流，同時消除因介質突然逆流所產生的破壞性水錘，當進口壓力突然降低，管路內介質產生逆流時，主閥上的單向閥關閉，主閥出口端的壓力經導管進入控制室，控制室內壓力漸漸上升，主閥瓣緩慢關閉。

6、K8HHX可調式減壓閥

該閥安裝在管道中，主要將上游壓力水解壓到規定的下游壓力，保證下游用水安全，根據需要下游壓力事先在導閥上設定好，當下游壓力低于設定值時，導閥在彈簧的作用下打開，主閥上控制控制室內的壓力水經導閥流向下游，控制室內的壓力減一，住閥瓣在上游水的作用下打開，向下游大量供水，當下流壓力升高至設定值時，導閥關閉，控制室內壓力升高，閥門關閉。

7、K9H44X 水位控制閥/遙控浮球閥

主要用于工礦、企業、高層建筑中水箱、水池、水塔的自動供水系統中，確保水池液位在規定的高度內，利用水力作用下，當水位下降時，小浮球閥打開，主閥控制室內的水經浮球閥流向水池，主閥瓣在進口壓力水的作用下打開，向水池大量供水，當水位上升到規定的水位過后，小浮球閥關閉，控制室內的壓力升高，主閥關閉。
